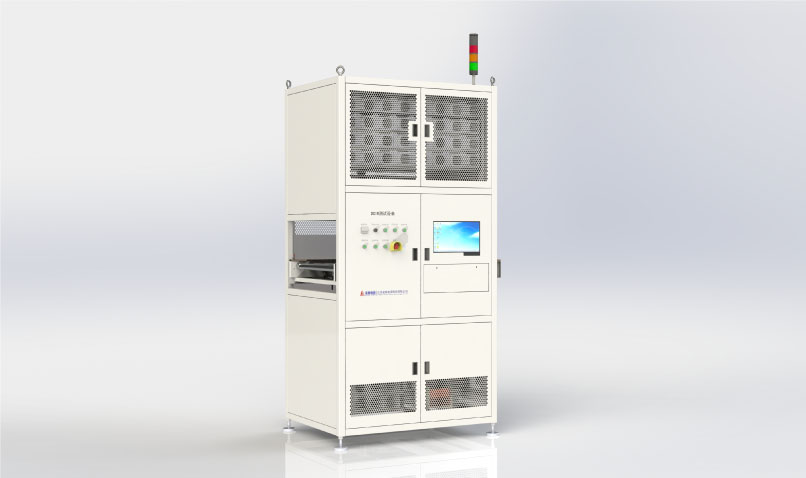

锂电池DCIR测试设备



用途
主要用于电池托盘中每支单体电池直流内阻测试。条码自动读取，直流内阻自动测试，能够自动保存测试数据并自动将测试数据上传至数据库。
特点

结构可为半自动式或全自动式，搭配灵活，按需定制；
条码自动读取，测试方式采用HPPC标准测试法，对电池运行大电流充放电工艺后上位机根据采样到的电流电压值及直流内阻计算公式自动计算得出直流内阻值；
直流内阻计算公式可根据需求定制，用户可修改测试工艺；
测试探针采用大电流探针，探针采用铍铜材质，表面镀金，测试稳定可靠；
测试数据可实时上传至锂电池生产信息系统。



产品规格
名称 尺寸（mm） 重量（Kg）
 电池种类
半自动DCIR设备 （2000-4000）宽*1000深*2300高 800-1000 适用软包、方壳、
圆柱电池
全自动DCIR设备 （1350-2000）宽*1000深*（2300-2700）高 800-1000

系统基本参数
  通道数 16通道
  控制方式 各通道独立控制
  夹具形式 自动/探针
范围及精度
电流 输出范围 0～240A
分辨率 0.1mA
精 度 ±(0.05%FS+0.05%RD)
电压 输出范围 充电：0～5V 放电：1.5～5V
分辨率 0.1mV
精 度 ±(0.05%FS+0.05%RD)
直流内阻 重复精度 3%RD
输入条件
  充电效率 满载时75%
  放电效率 能量回馈电网，满载时65%
工作模式
  充电模式 恒流充电、恒压充电、恒流恒压充电
  充电截止条件 电压、电流、时间、容量、温度
  放电模式 恒流放电、恒功率放电
  放电截止条件 电压、电流、时间、容量、温度
工艺
  循环嵌套 最大3层
  工步数 240步
  循环范围 无限制
  记录方式 时间间隔、电流间隔、电压间隔。工步可以单独设置记录方式
数据记录
  最小记录频率 1s (2000通道) 0.1s（单通）
  数据文件格式 二进制
  导出数据类型 Excel、文本文件
  记录条数 单个数据文件1000万条
通讯
  通讯方式 以太网/UDP
供电
  系统输入电压 三相五线380V±10%/50Hz
  隔离形式 工频变压器
其它
  额定功率 28KW
  可选配件 校准工装、夹具
  工作环境温度 10℃-40℃
  工作环境湿度 10%-75%相对湿度，不结露
