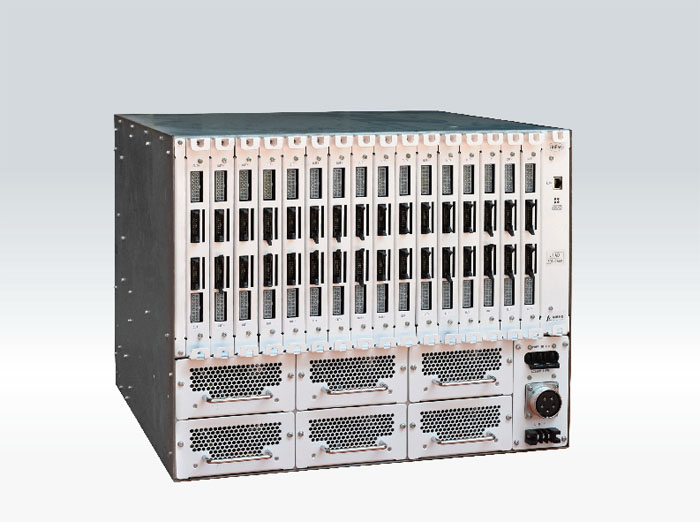

JFAD系列小功率能量回馈型锂电池化成电源模块



用途
JFAD系列小功率能量回馈型锂电池化成电源模块是用于锂离子电池生产、测试的专用电源，适用于圆柱类、3C类小容量锂离子电池生产过程中化成、分容及锂电池性能检测等用途。
特点

能量回馈电路设计，放电能量回馈电网，综合节能70%；
直流母线电路结构，最大充电效率80%，最大放电效率75%；
独立通道设计架构，数据采集准确一致，流程操作互不干扰；
模块化电源设计，产品组合灵活多样，快速响应客户需求。



产品规格
产品型号 电压 电流 通道 尺 寸（mm） 重 量（Kg）
JFAD-503/256PSM 5V 3A 256 565×440×500 65
JFAD-505/256PSM 5V 5A 256 565×440×500 72
JFAD-506/256PSM 5V 6A 256 565×440×500 72

系统基本
  控制方式 各通道独立控制
  夹具形式 接插件
范围及精度
电流 输出范围 0～MAX额定电流
分辨率 0.1mA
精 度 ±(0.05%FS+0.05%RD)
电压 输出范围 充电：0～5V 放电：0.8～5V
分辨率 0.1mV
精 度 ±(0.05%FS+0.05%RD)
能量效率
  充电效率 满载时80%
  放电效率 满载时75%（能量回馈电网）
工作模式
  充电模式 恒流充电、恒压充电、恒流恒压充电
  充电截止条件 电压、电流、时间、容量、温度
  放电模式 恒流放电
  放电截止条件 电压、时间、容量、温度
工艺
  循环嵌套 最大3层
  工步数 240步
  循环范围 无限制
  记录方式 时间间隔、电流间隔、电压间隔。工步可以单独设置记录方式
数据记录
  最小记录频率 1s (2000通道) 0.1s（单通）
  数据文件格式 二进制
  导出数据类型 Excel、文本文件
  记录条数 单个数据文件1000万条
通讯
  通讯方式 以太网/UDP
供电
  系统输入电压 三相五线380V±10%/50Hz
  隔离形式 工频变压器
其它
  可选配件 校准工装、夹具
  工作环境温度 10℃-40℃
  工作环境湿度 10%-75%相对湿度，不结露
