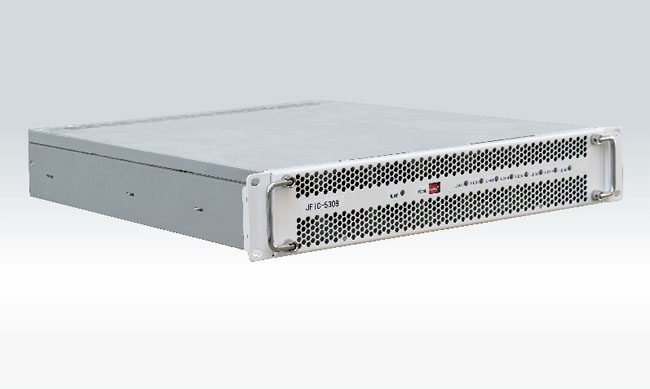

JFAD系列大功率能量回馈型锂电池化成电源模块



用途
JFAD系列大功率能量回馈型锂电池化成电源模块是用于锂离子电池生产、测试的专用电源，适用于动力、储能类大容量锂离子电池生产过程中化成、分容及锂电池性能检测等用途。
特点

能量回馈电路设计，放电能量回馈电网，综合节能70%；
直流母线电路结构，最大充电效率80%，最大放电效率75%；
独立通道设计架构，数据采集准确一致，流程操作互不干扰；
模块化电源设计，产品组合灵活多样，快速响应客户需求。



产品规格
产品型号 电压 电流 通道 尺 寸（mm） 重 量（Kg）
JFAD-515/16PSM 5V 15A 16 420×80×520 12.5
JFAD-520/16PSM 5V 20A 16 420×80×520 12.5
JFAD-530/8PSM 5V 30A 8 420×80×520 12.5
JFAD-540/8PSM 5V 40A 8 420×80×520 12.5
JFAD—550/4PSM 5V 50A 4 420×80×520 12.5
JFAD—560/4PSM 5V 60A 4 420×80×520 12.5
JFAD—580/4PSM 5V 80A 4 420×80×520 12.5
JFAD—5100/2PSM 5V 100A 2 420×80×520 12.5

系统基本
  控制方式 各通道独立控制 / 通道并联控制
  夹具形式 针床/探针
范围及精度
电流 输出范围 0～MAX额定电流
分辨率 0.1mA
精 度 ±(0.05%FS+0.05%RD)
电压 输出范围 充电：0～5V 放电：0.8～5V
分辨率 0.1mV
精 度 ±(0.05%FS+0.05%RD)
能量效率
  充电效率 满载时80%
  放电效率 满载时75%（能量回馈电网）
工作模式
  充电模式 恒流充电、恒压充电、恒流恒压充电
  充电截止条件 电压、电流、时间、容量、温度
  放电模式 恒流放电
  放电截止条件 电压、时间、容量、温度
工艺
  循环嵌套 最大3层
  工步数 240步
  循环范围 无限制
  记录方式 时间间隔、电流间隔、电压间隔。工步可以单独设置记录方式
数据记录
  最小记录频率 1s (2000通道) 0.1s（单通）
  数据文件格式 二进制
  导出数据类型 Excel、文本文件
  记录条数 单个数据文件1000万条
通讯
  通讯方式 以太网/UDP
供电
  系统输入电压 单相220V±10%/50Hz
  隔离形式 变压器
其它
  可选配件 校准工装、夹具
  工作环境温度 10℃-40℃
  工作环境湿度 10%-75%相对湿度，不结露
