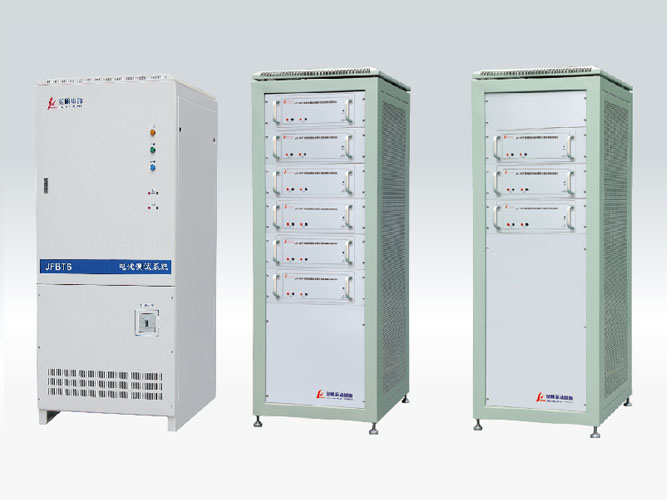

JFBTS 电池组测试电源

用途

JFBTS 系列电池组测试电源能量回馈型电池组测试系统，满足动力电池脉冲充放电测试、DCIR（直流内阻）测试、循环寿命测试、倍率充放电测试。主要应用于各研究机构、高校和动力电池生产企业。

特点

高效充电，放电能量回馈到电网；
支持通道并联；
最快0.05s数据记录，支持高达1000万条数据记录和分析；
支持DCIR（直流内阻）测试，测试结果可以自动取点计算；
支持脉冲充、放电功能，脉冲模式工步时间控制的误差≤1ms；
支持单工步设置记录条件和保护条件；
支持硬件防反接保护，电压、电流、容量异常保护；
充电到放电的切换时间小于10ms（脉冲模式）；
支持外接第三方仪表或设备集成，获取的外接设备仪表数据与电池测试数据同步记录和分析；

系统基本技术参数
	产品规格	JFBTS 电池组测试电源
	控制方式	各通道独立控制（具有并联功能最多8通道）
范围及精度
电流	输出范围	0.2%-100%
	分辨率	0.1%
	精度	±(0.05%FS+0.05%RD)（软件量程分档）
电压	输出范围	充电：0.025-100%FS 放电：2-100%FS
	分辨率	0.02%
	精度	±(0.05%FS+0.05%RD)
单位温度（选配）	检测范围	-40~200℃
单位温度（选配）	检测范围	±1℃
能量效率
	充电效率	满载时80%
	放电效率	能量回馈电网，满载时75%
工作模式
	充电模式	恒流充电、恒压充电、恒流恒压充电、恒功率充电、正负脉冲、间歇脉冲
	充电截止条件	电压、电流、时间、容量、温度、单体电压
	放电模式	恒流放电、恒阻放电、恒功率放电
	放电截止条件	电压、时间、容量、温度、单体电压
工艺
	循环嵌套	最大3层
	工步数	240步
	循环范围	无限制
	记录方式	时间间隔、电流间隔、电压间隔。工步可以单独设置记录方式
数据记录
	最小数据记录频率	0.1s
	数据文件格式	二进制
	导出数据类型	Excel、文本文件
	记录条数	单个数据文件1000万
	数据分析速度	100万/秒（基于当前主流电脑配置）
通讯
	通讯方式	以太网/UDP
辅助功能
	SMBUS通讯支持	BQ系列，O2系列
	支持外接设备仪表集成	可以外接湿热交互环境箱、万用表等第三方仪器或设备，
	支持外接设备仪表集成	将第三方设备采集的数据与电池数据同步记录分析。
供电与接口
	系统输入电压	三相四线380V±10%/50Hz
	隔离形式	变压器
	保护板接口	共正、共负接口功能（可选）
其它
	可选配件	校准工装、夹具
	工作环境温度	10℃-40℃
	工作环境湿度	10%-75%相对湿度，不结露
